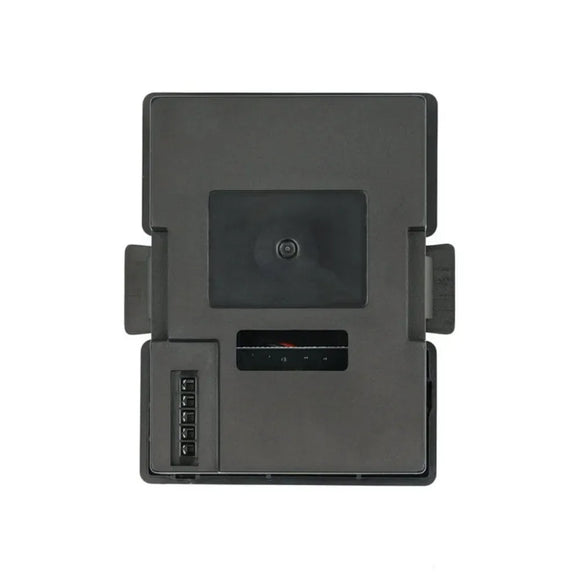

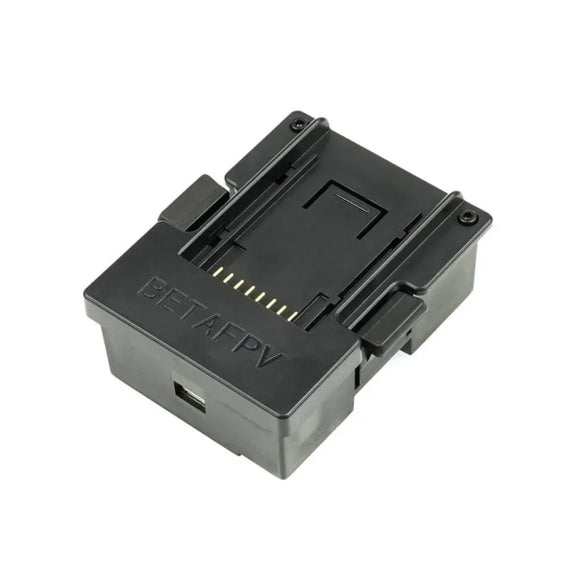

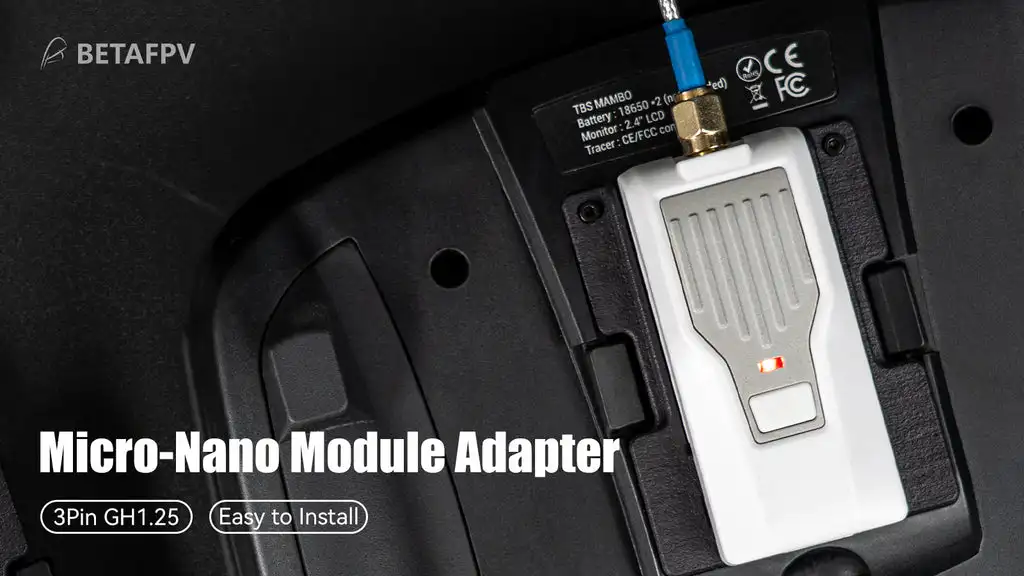

Der neue Adapter mit Upgrades ist jetzt erhältlich und sehr einfach zu installieren. Eine 3PIN GH1.25 Anschlussbuchse, die für Futaba oder andere Nicht-OpenTX-Funkfernsteuerungen verwendet werden kann, wurde an der Unterseite des Moduladapters hinzugefügt.

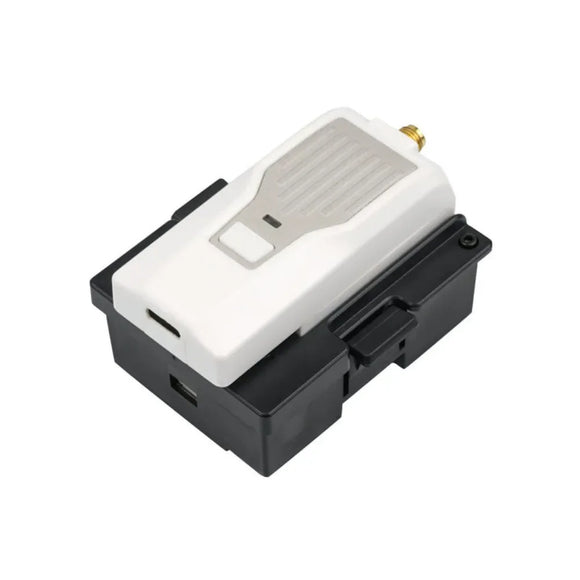

Mit dem Micro-Nano-Moduladapter kann das Nano-TX-Modul problemlos an Sendern mit einem Micro-Anschluss (oder JR-Anschluss) betrieben werden. Insbesondere unterstützt es das BETAFPV ELRS Nano TX Modul.
Spezifikation
Artikel: Micro-Nano-Moduladapter / Micro-Nano-Modul-PCBA
Größe: 65*48*28mm (JR-Modulgröße)

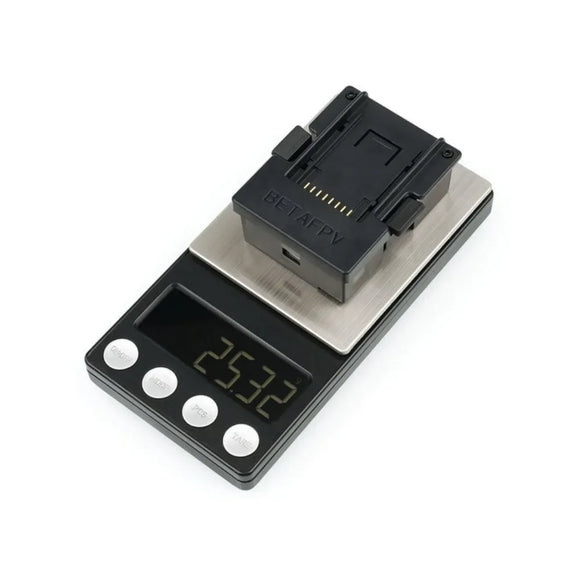

Gewicht: 25g
Eingang: JR-Modulschacht (Micro-Modulschacht)
Ausgang: Nano-Modulschacht (Lite-Modulschacht)
Unterstützte Funkfernsteuerungen: Frsky X9D/X9D Plus/X12S/X10/X10S/X7/X7S,
Flysky TH9X, Turnigy 9XR/9XR PRO, FUTABA 16IZ, Jumper T16/T18/T18 Pro,
Radiomaster TX16S/TX18S, TBS MamboUnterstützte TX-Module: BETAFPV Nano TX Modul, TBS Crossfire Nano TX、Frsky XJT Lite/R9M Lite/R9M Lite Pro.

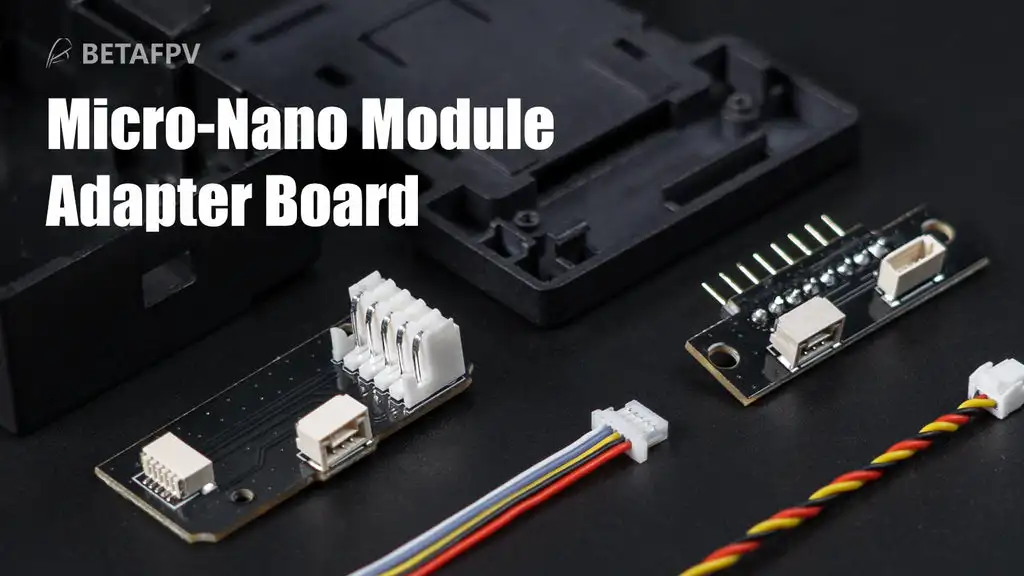

Nur PCBA
Im Vergleich zur Vorgängerversion wurde das Aussehen der PCBA modifiziert. Eine 3PIN GH1.25 Anschlussbuchse wurde ebenfalls auf den Platinen hinzugefügt, die für andere Nicht-OpenTX-Funkfernsteuerungen geeignet ist. Außerdem kann die PCBA direkt ohne Gehäuse oder mit einem gedruckten Gehäuse verwendet werden.
Der Micro-Nano-Moduladapter (PCBA) ist für diejenigen erhältlich, die das Gehäuse selbst drucken können. Sie können die STL-Datei des Adaptergehäuses auf unserer technischen Support-Seite herunterladen.
Hinweis: Bitte stellen Sie sicher, dass die Verkabelung korrekt ist, wenn die PCBA ohne Gehäuse verwendet wird.
Unterstützter Funk-TX
Der Moduladapter ist für Sender mit einem Micro-Anschluss (oder JR-Anschluss) geeignet. Zum Beispiel Frsky X9D, FUTABA 16IZ, TBS Mambo, Turnigy 9XR, Jumper T18, etc.
Diagramm
Unten ist das Diagramm für den Standard Micro-Nano-Moduladapter
Unten ist das Diagramm nur für die PCBA.
Empfohlener Artikel

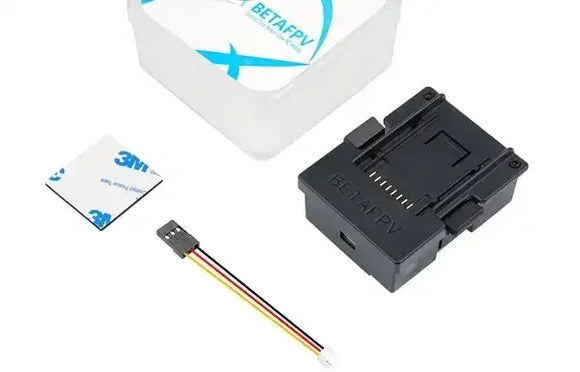

Verpackung
1 * Micro-Nano-Moduladapter
1 * Konverterkabel
1 * Doppelseitiges Klebeband
